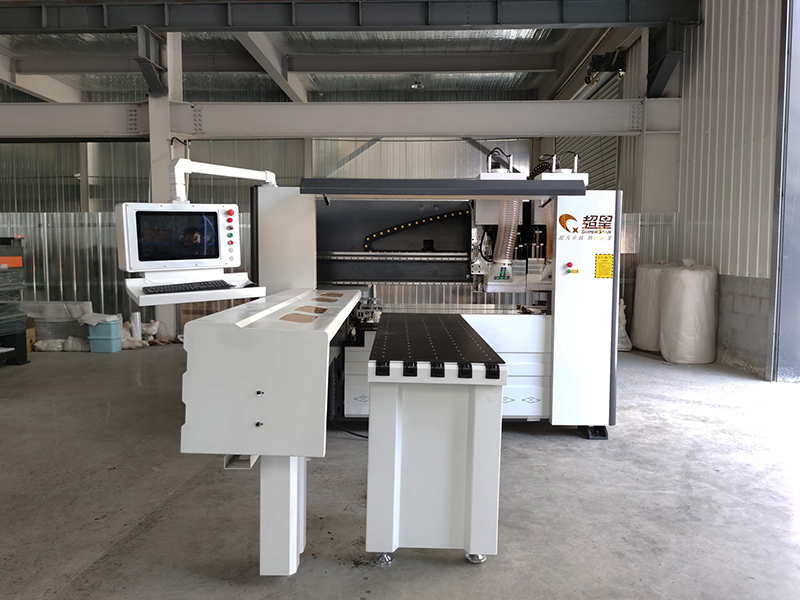

Шестисторонний сверлильный станок

Шестисторонний сверлильный станок выполняет функции сверления, прорезания пазов, округления и фрезерования. Рама точно обработана на портальном обрабатывающем центре с ЧПУ. Используется оригинальный шпиндель с воздушным охлаждением HQDKW, который имеет функцию сбора пыли. В станине для тяжелых условий эксплуатации применяется комплексная обработка сваркой, отжигом и старением.

Отправить запрос

Описание продукта

Характеристики шестистороннего сверлильного станка:

Корпус машины точно обрабатывается на портальном обрабатывающем центре с ЧПУ.
Конструкция рамы: тяжелая кровать, прецизионная сварка, лазерная резка, рама кровати, высокотемпературный отпуск, обработка старением, повышение жесткости и обеспечение стабильности кровати.
Шестисторонняя обработка: без шунтирования одно оборудование может выполнять обработку шести сторон и прорезание пазов на передней и задней сторонах.
Двойной мешок для бурения: режим 2+1 мешок для сверла используется для повышения эффективности на 30%.
Рабочая станция бурения: можно создать несколько рабочих станций сверлильного центра для оптимизации работы.

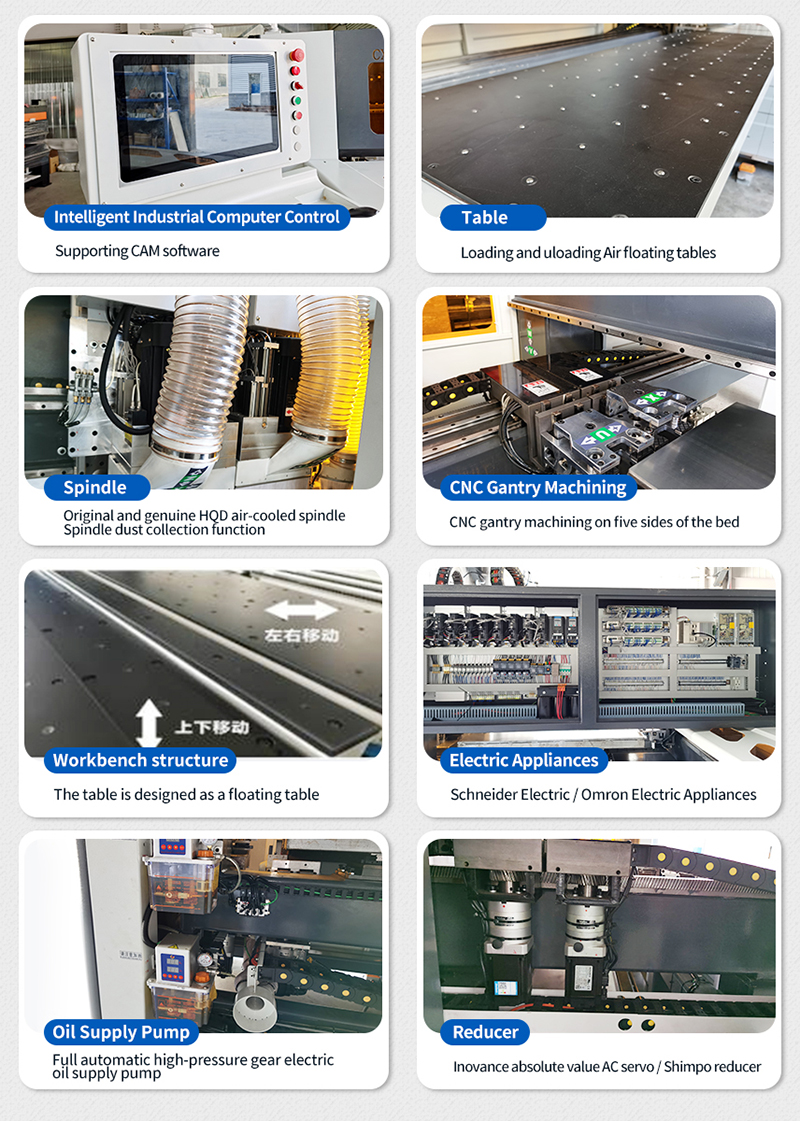

Детальное изображение:

Спецификация:

Предметы		CX-612A одиночный мешок для бурения		CX-612B двойные буровые мешки
Рабочая зона	Длина направляющей рукоятки оси X	5400 мм
	Перемещение по оси Y	1200 мм
	Ход по оси Z	150 мм
Максимальная скорость	ось X	54000/мин
	ось Y	54000/мин
	ось Z	15000/мин
Рабочий размер	Минимальный размер (Д * Ш)	200*50 мм
	Максимальный размер (Д * Ш)	2800*1200 мм
Количество инструментов	Бурение вверх	9 вертикальных сверл	9 вертикальных сверл*2
	Ниже бурения	6 вертикальных сверл
	Сверление вверх (направление XY)	4 горизонтальных сверла	4 горизонтальных сверла*2
Преобразователь частоты		Inovance 380V4KW 2 шт.
главная ось		HQD 380 В 4 кВт 2 шт.
Толщина заготовки		12-30 мм
Габаритные размеры машины		540027502200мм
Марка мешка для дрели		Тайвань
Система управления		Тайвань ЛНК
Серводвигатель		Инованс Серводвигатель
CAM-программное обеспечение		Хигерман
Гид	ось X	Тайвань ANDE
	ось Y	Тайвань ANDE
	ось Z	Тайвань ANDE
Стойка		Немецкая шлифовальная линейка
ШВП		Тайвань ANDE
Редуктор		ШИМПО

Применимая промышленность:

В основном используется в производстве панельной мебельной промышленности, в основном используется для шести сторон (отверстия для петель, сквозные отверстия, полусквозные отверстия) и горизонтального протягивания различных древесных панелей.
